伸缩式双偏心双向软密封蝶阀

本公司生产的所有产品在设计和制造过程中都严格按照ISO9001：2000质量体系设计、开发、生产、安装和服务的质量保证模式，并获得证书。
所提供的D342X-10（16）Q型手动蝶阀符合如下标准：
设计制造：GB／T 12238—2008
结构长度：GB／T 12221—2005
法兰连接：GB／T 17241.6—1998   GB／T 9119—2000
阀门驱动装置：GB／T 12223—2005
流量、流阻系数：JB／T 5296—1991
压力试验：GB／T 13927—2008
阀门标志：GB 12220—1989
供货要求：GB 12252—1989
采用材质：球墨铸铁符合GB／T 12227—2005
不锈钢符合GB 1220
使用工况条件
适用介质：水、污水、空气、煤气、弱腐蚀性气体等。
适用温度：-10℃－80℃
公称压力：1.0 MPa   1.6MPa
主要零部件材料：
阀体：球墨铸铁QT450-10       阀体密封：堆焊不锈钢
阀板：球墨铸铁QT450-10       阀板密封：耐油丁腈橡胶NBR
阀轴：不锈钢2Cr13            阀轴密封：碳素纤维浸聚四氟乙烯
轴套：自润滑钢背复合轴承      蜗轮箱：球墨铸铁QT450-10

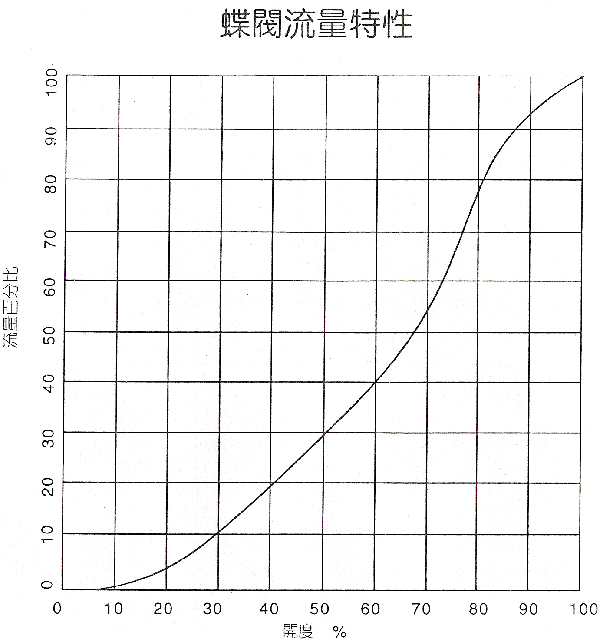

蝶阀的流量特性

产品型号及供货范围

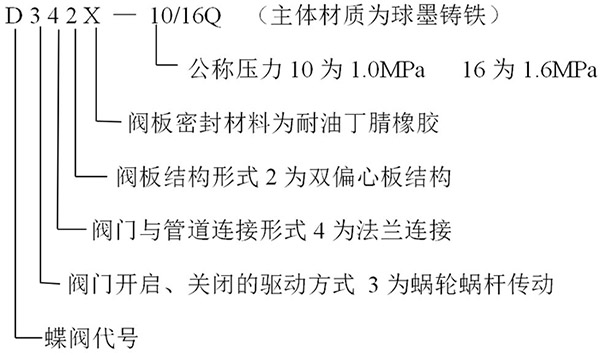

1.型号编制说明：

2.供货范围：
含阀体、阀板、阀轴、轴套、密封圈、电动装置等装配完整的手动蝶阀及配套连接螺栓、螺母、垫圈、密封圈。
技术特性：
1.该系列蝶阀机械结构合理，抗压性能好，轴与阀板紧密装配后用锥销机械地固牢，阀门启闭可靠，具备截断和调节的双重功能。
2.该系列蝶阀采用轴向偏心、径向偏心的双偏心结构，关闭时阀板密封面随偏心位移靠向阀体密封圈挤压密封，密封圈受压均匀，并具有越关越紧的密封自补偿功能，密封性能好；开启时阀板只需转过很小一个角度，阀板密封圈就与阀体密封面脱离，减少了密封面之间的磨擦，使阀门经久耐用。
3.阀板设计为双板桁架结构，流通面积大，水损系数小。
4.阀体密封材料为不锈钢，阀板密封材料耐油丁腈橡胶，阀门具有耐腐蚀不结垢、耐磨损、寿命长、密性好的特点。
5.阀板密封圈用螺钉固定在阀板上，不但结构牢固，密封性能可靠，具有优良的抗擦伤性能，而且在现场调整或更换密封圈简易方便，具有较好的长期使用功能。
6.阀轴密封采用碳纤维浸聚四氟乙烯，磨擦系数小，经久耐用，较好的长期密封性能，启闭频繁的情况下不磨损、不老化，可保证十年不换。
7.阀门所有零部件、填料及密封件均采用无毒无害材料，阀体内外部采用环氧树脂加以防护。
8.新型手动装置均采用全密封户外型结构，确保驱动装置能防尘、防潮和防水，阀门无论使用于任何工况，驱动装置都能始终处于良好的润滑状态，保证了阀门的使用寿命。
9.手动蝶阀既可水平安装，也可垂直安装。

公称通径 DN		外形尺寸（参考值）						法兰尺寸和螺栓孔尺寸（标准值）
		H	H1	设计长度L	伸缩量	A	B	0.6MPa				1.0MPa				1.6MPa
毫米	英寸							D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	2	80	309	150	±15	180	200	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18
65	21/2	95	337	160	±15	180	200	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18
80	3	98	347	170	±15	180	200	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18
100	4	114	373	190	±15	180	200	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18
125	5	128	405	200	±15	180	200	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18
150	6	139	440	210	±15	270	280	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22
200	8	174	612	230	±15	400	425	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22
250	10	215	693	250	±15	400	425	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26
300	12	245	747	270	±15	450	560	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26
350	14	270	802	290	±20	450	560	490	445	413	12-22	505	460	428	16-22	520	470	429	16-26
400	16	305	991	310	±20	535	580	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30
450	18	325	1037	330	±20	535	580	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30
500	20	360	1127	350	±25	535	580	645	600	568	20-22	670	620	582	20-26	715	650	609	20-33
600	24	445	1377	390	±30	570	660	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36
700	28	505	1496	430	±30	750	550	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36
800	32	560	1584	470	±35	750	550	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39
900	36	630	1676	510	±35	750	550	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39
1000	40	680	1760	550	±40	900	750	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42
1200	48	795	2018	630	±40	1000	925	1405	1340	1295	32-33	1455	1380	1328	32-39	1485	1390	1328	32-48
1400	56	900	2363	710	±50	1000	925	1630	1560	1510	36-36	1675	1590	1530	36-42	1685	1590	1530	36-48
1600	64	1100	2723	790	±50	1000	925	1830	1760	1710	40-36	1915	1820	1750	40-48	1930	1820	1750	40-56
1800	72	1124	2844	870	±60	1100	980	2045	1970	1718	44-39	2115	2020	1950	44-48	2130	2020	1950	44-56
2000	80	1292	3127	950	±60	1100	980	2265	2180	2125	48-42	2325	2230	2150	48-48	2345	2230	2150	48-62
